概述

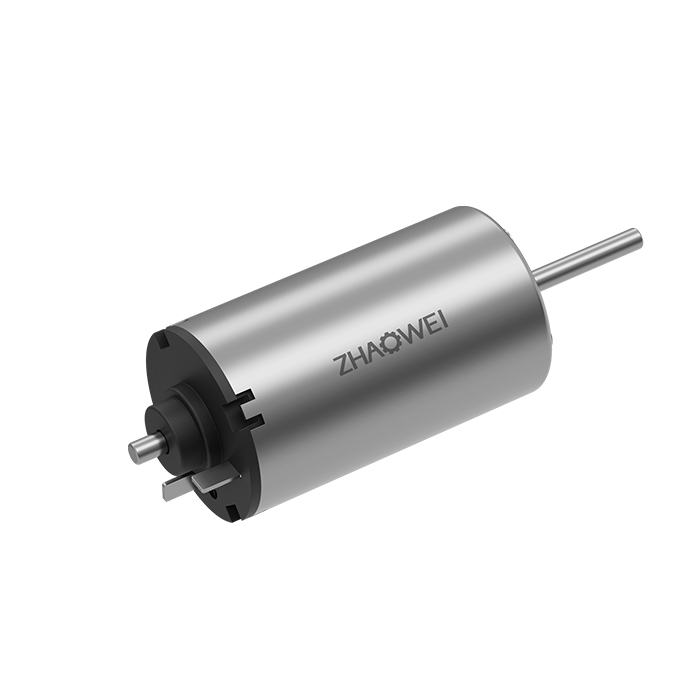

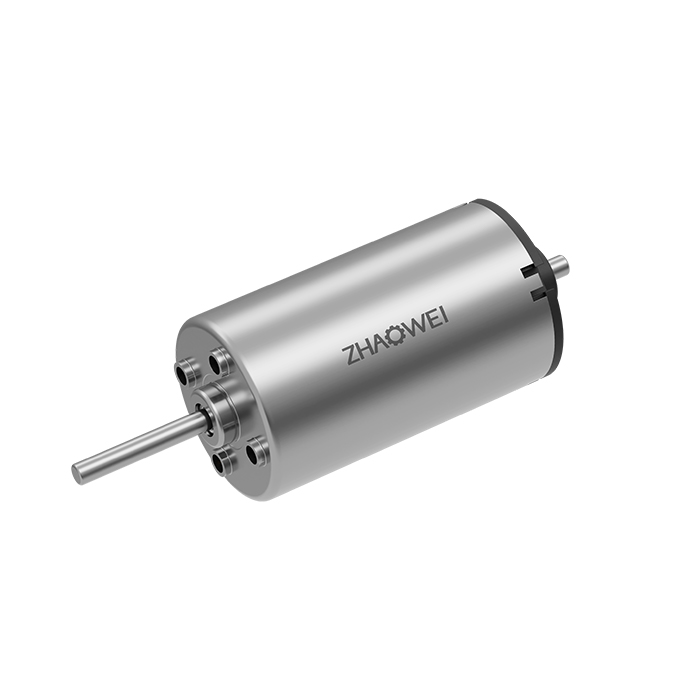

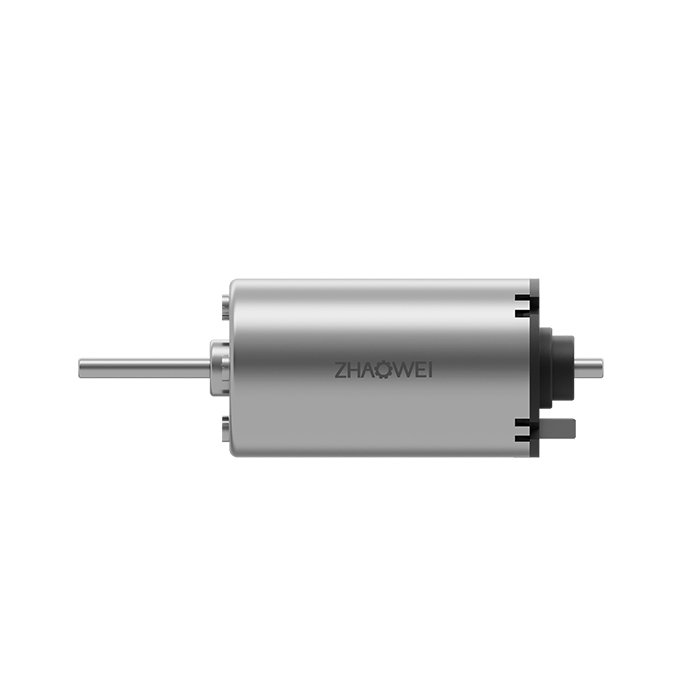

Φ22mm 有刷直流電機（MP版）
產品型號：MP2238
直徑：22
長度：38
額定電壓（V）：12
額定轉速：5300±10%
堵轉轉矩（mNm）：99.5±7%
堵轉電流（A) ：6.0±10%
堵轉常數（mNm/A) ：18±20%
速度常數（rpm/V) ：525±20%
輸出軸直徑：2.5
電機參數
| 電機數據（額定值） |
|
| 額定電壓（V） |
12 |
| 空載轉速 |
6300±10% |
| 空載電流（A) |
0.3（Max） |
| 額定轉速 (rpm) |
5300±10% |
| 額定轉矩(mNm) |
16.6 |
| 額定電流(A) |
1.20±10% |
| 堵轉轉矩(mNm) |
99.5±7% |
| 堵轉電流(A) |
6.0±10% |
| 最大效率(%) |
65 |
| 電機常數（額定值） |
|
| 相間電阻（Ω） |
2.0±10% |
| 相間電感（mH） |
NA±10% |
| 轉矩常數（mNm/A） |
18±20% |
| 速度常數（rpm/V） |
525±20% |
| 轉速/轉矩斜度（rpm/mNm） |
63±20% |
| 機械時間常數（ms） |
NA±20% |
| 轉子慣量（gcm2） |
10±20% |
