概述

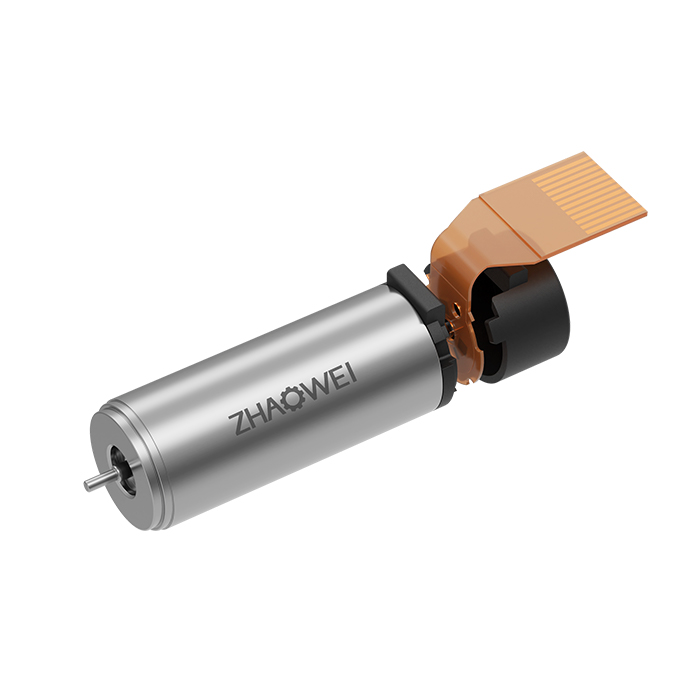

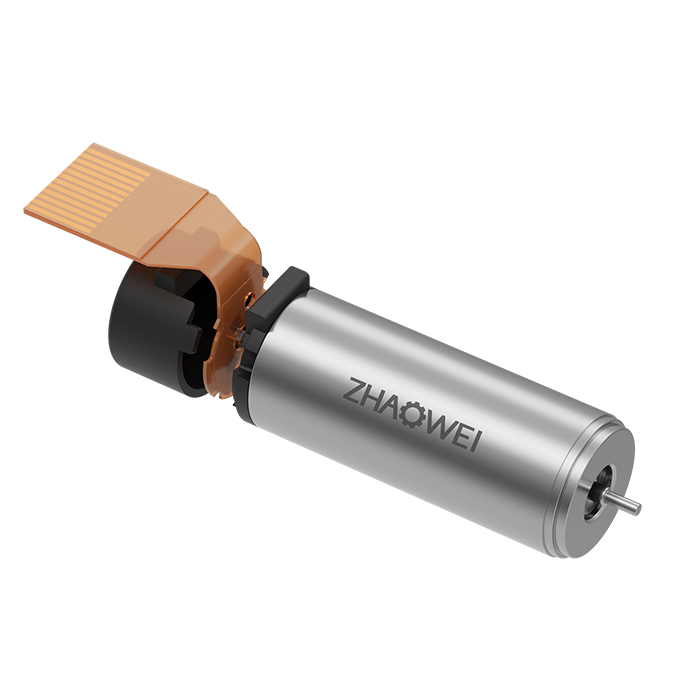

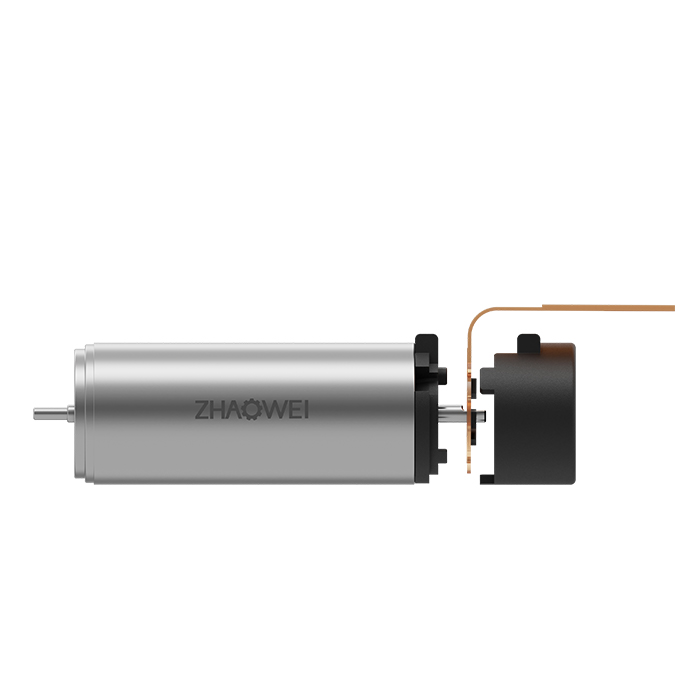

Φ8mm 無刷空心杯電機
產品型號：MC0824
直徑：8
長度：24
額定電壓（V）：12
額定轉速：25500±10%
堵轉轉矩（mNm）：3.5±7%
堵轉電流（A）：1.65±20%
轉矩常數（mNm/A）：2.22±20%
速度常數（rpm/V)：3155±20%
輸出軸直徑：0.7
| 電機數據（額定值） | |||
| 額定電壓（V) | 12 | ||
| 空載轉速 | 38500±10% | ||
| 空載電流（A) | 70±50% | ||
| 額定轉速 (rpm) | 25500±10% | ||
| 額定轉矩(mNm) | 0.85 | ||
| 額定電流(A) | 0.5±50% | ||
| 堵轉轉矩(mNm) | 3.5±7% | ||
| 堵轉電流(A) | 1.65±20% | ||
| 最大效率(%) | 67±7% | ||
| 電機常數（額定值） | |||
| 相間電阻（Ω） | 8.4±10% | ||
| 相間電感（mH） | 0.05±10% | ||
| 轉矩常數（mNm/A） | 2.22±20% | ||
| 速度常數（rpm/V） | 3155±20% | ||
| 轉速/轉矩斜度（ rpm/mNm） | 11000±20% | ||
| 機械時間常數 | 2.87±20% | ||
| 轉子慣量（gcm2） | 0.024±20% | ||
| 熱參數 | |||
| 機殼-環境熱阻（K/W） | 56.6 | ||
| 繞組-機殼熱阻（K/W） | 11.5 | ||
| 繞組熱時間常數 | 3.7 | ||
| 電機熱時間常數 | 120 | ||
| 環境溫度（℃） | ?? -20~+100 | ||
| 最高繞組溫度（℃） | 125 | ||
| 機械參數（滾珠軸承） | |||
| 最大允許轉速 | 40 000 | ||
| 最大軸向間隙 | < 0.15 N? 0 | ||
| ?> 0.15 N? 0.06（max） | |||
| 徑向間隙 | ?preloaded | ||
| 最大軸向動態載荷(N) | 2 | ||
| 最大允許安靜態裝力（N） | 10 | ||
| 最大徑向載荷，距離法蘭處2mm處(N) | 5 | ||
| 端子型號 | |||
| Molex 52745-1297 |
*注：以上具體參數可根據客戶要求定制。

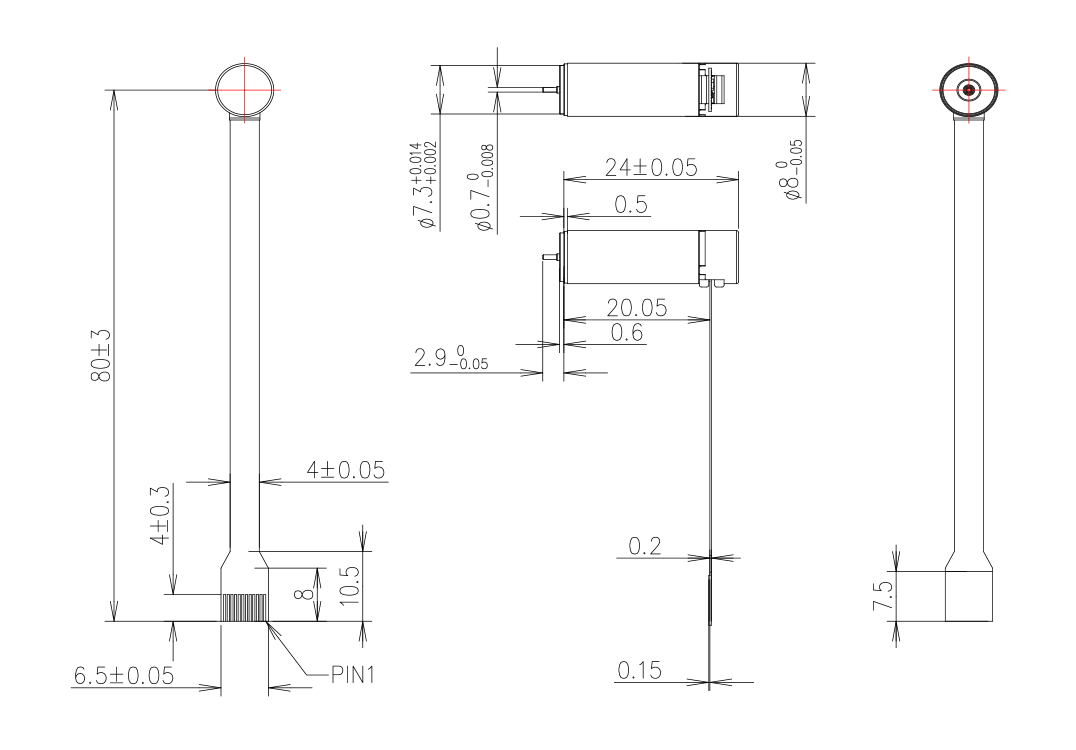

設計圖紙
