概述

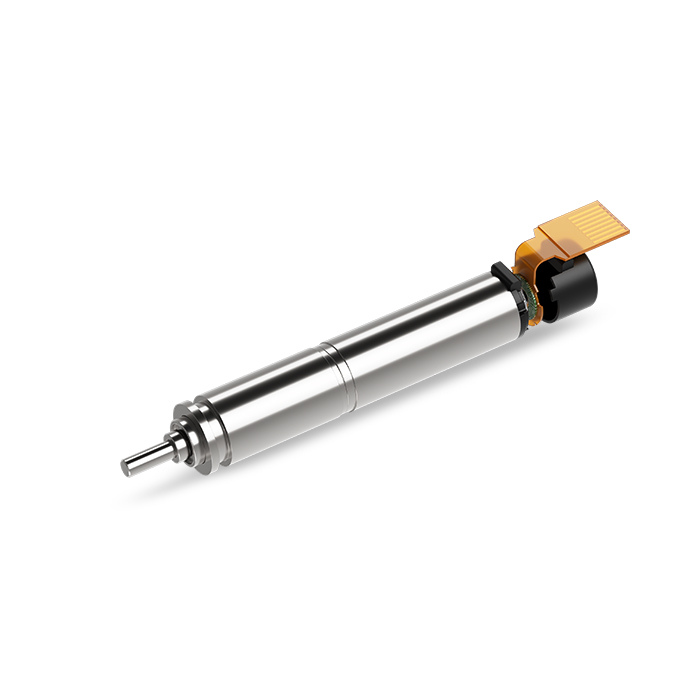

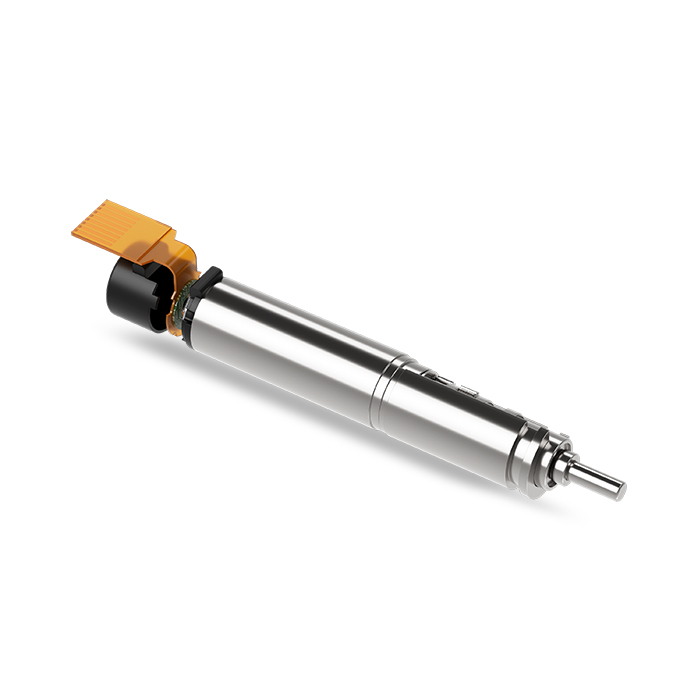

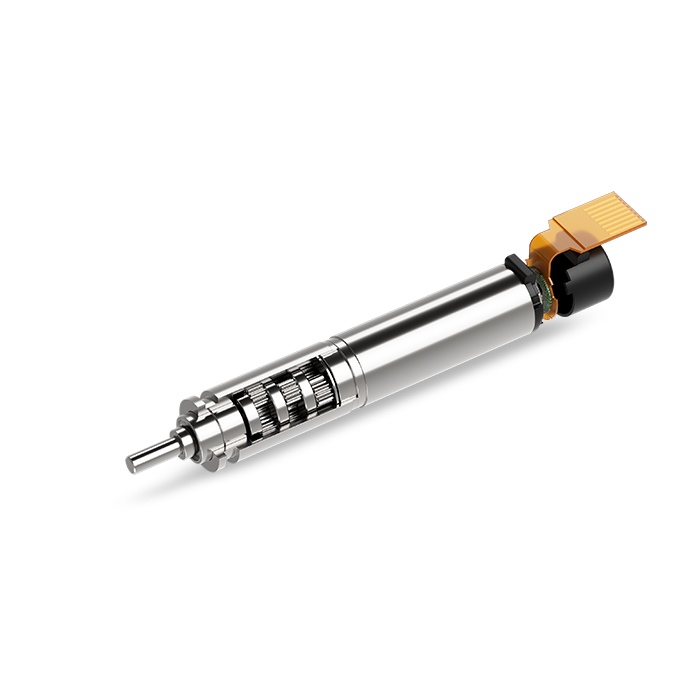

Φ6mm 行星減速箱（SMD版）
型號：ZWSMD006006
直徑：6
長度：6.9~17.2
最大傳輸功率（W） ：0.63
最大連續轉矩（Nm）：0.03
最高連續輸入轉速：40000
環境溫度（℃) ：-40~+100
輸出端軸承：滾珠軸承
* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。
減速箱技術數據
| 級數 | 1 | 2 | 3 | 4 | 5 |
| 減速比 | 3.9 | 15 | 57 | 221 | 854 |
| 最大傳連續輸功率（W） | 0.63 | 0.39 | 0.2 | 0.15 | 0.04 |
| 最大瞬時傳輸功率（W） | 0.79 | 0.49 | 0.25 | 0.18 | 0.05 |
| 最大連續轉矩(Nm) | 0.002 | 0.005 | 0.01 | 0.03 | 0.03 |
| 最大瞬時轉矩(Nm) | 0.005 | 0.01 | 0.02 | 0.06 | 0.06 |
| 最高連續輸入轉速 | 40000 | 40000 | 40000 | 40000 | 40000 |
| 最高瞬時輸入轉速 | 40000 | 40000 | 40000 | 40000 | 40000 |
| 最大效率(%) | 83 | 69 | 57 | 47 | 39 |
| 空載平均空回(°) | 1.8 | 2 | 2.2 | 2.5 | 2.8 |
| 最大軸向動態載荷（N） | 5 | 5 | 5 | 5 | 5 |
| 最大徑向載荷（離法蘭4mm處）(N) | 5 | 6 | 7 | 8 | 8 |
| 齒輪箱長度L1(mm) | 6.9 | 9.4 | 12 | 14.6 | 17.2 |
| 重量（G） | 1.7 | 2.1 | 2.5 | 2.9 | 3.3 |
推薦型號
| 型號 | 額定電壓 (V) |
空載數據 | 負載數據 | 總長 (mm) |
齒輪箱額定容許力矩 (NM) |
齒輪箱瞬間容許力矩 (NM) |
減速比 | 減速箱長L1 (mm) |
||||
| 空載轉速 （rpm） |
空載電流 （mA max） |
負載轉速 （rpm） |
負載電流 （mA Max） |
轉矩 （gf.cm） |
轉矩 （NM） |
|||||||
| ZWSMD006006-04 | 12 | 16437 | 150 | 12133 | 350 | 20 | 0.00196 | 29.90 | 0.002 | 0.005 | 3.9 | 6.85 |
| ZWSMD006006-15 | 12 | 4261 | 150 | 3146 | 355 | 50 | 0.0049 | 32.40 | 0.005 | 0.01 | 14.9 | 9.35 |
| ZWSMD006006-57 | 12 | 1105 | 160 | 816 | 360 | 100 | 0.0098 | 35.00 | 0.01 | 0.02 | 57.4 | 11.95 |
| ZWSMD006006-221 | 12 | 286 | 170 | 211 | 365 | 300 | 0.0294 | 37.60 | 0.03 | 0.06 | 221.3 | 14.55 |
| ZWSMD006006-854 | 12 | 74 | 180 | 55 | 370 | 300 | 0.0294 | 40.20 | 0.03 | 0.06 | 853.7 | 17.15 |
*注：以上具體參數可根據客戶要求定制。

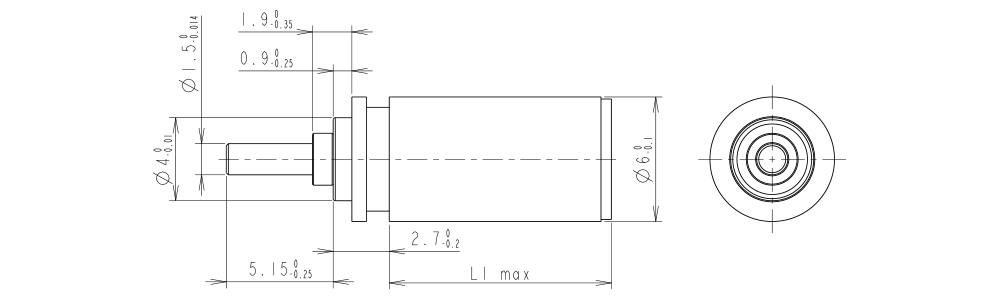

設計圖紙
查看詳情
資料下載
Φ6mm 行星減速箱（SMD版）規格書
