產品參數
| 技術數據 | |||||
|---|---|---|---|---|---|
| 適用電機 | 通用驅動器支持300W以下各種類型的電機驅動控制，如:直流有刷電機、步進電機、有感直流無刷電機、無感直流無刷電機 | ||||
| 傳感器 | 支持各種類型的位置傳感器，如霍爾、ABZ/UVZ增量式模式磁編、IIC模式磁編、SPI模式磁編，PWM模式磁編 | ||||
| 通信接口 | 持各種通信接口，如普通I0口、IIC通信、RS485、RS232、SPI、USART、PLCIO口、CAN、LINK | ||||
| 信號質量檢測 | 霍爾信號質量(低電平電 壓值、高電平電壓值、頻 率、占空比、相位差) |
電壓檢測 | mA級待機電流檢測 | uA級低功耗檢測 | PWM信號檢測 |
| 電氣數據 | 采集卡電源接口(14) | 驅動器電源接口(6):支持5~48V輸入，電機驅動電壓隨輸入電壓 | |||
| 額定電壓24V DC，最大電流2A | (1)12V電源輸出接口:支持0.5A電流向外部輸出 (2)5V電源輸出接口:支持0.2A電流向外部輸出 (3)3.3V電源輸出接口:支持0.2A電流向外部輸出 |
||||
| 保護功能 | 輸入防反接保護 | 過流保護 | 所有端口ESD防靜電 | ||
| 工作溫度 | -30~25℃ | ||||
| 尺寸 | 持各種通信接口，如普通I0口、IIC通信、RS485、RS232、SPI、USART、PLCIO口、CAN、LINK | ||||
| 重量 | 1000G | ||||

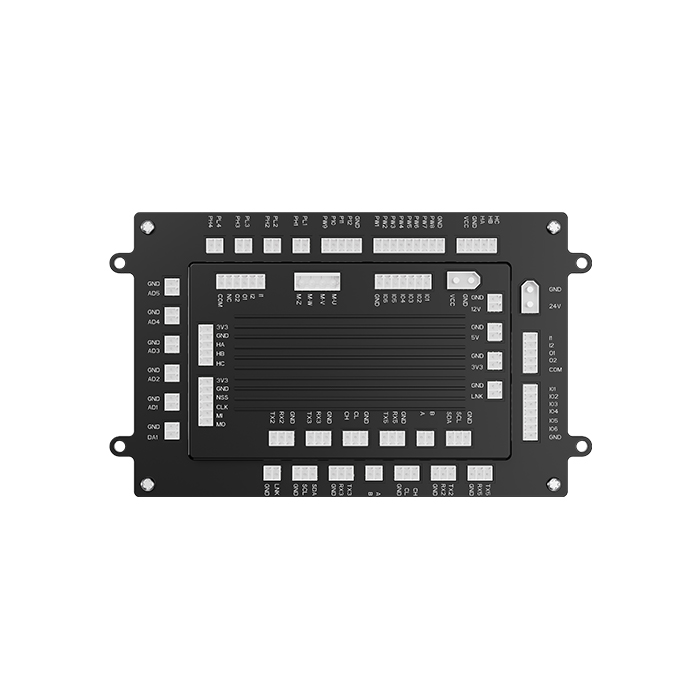

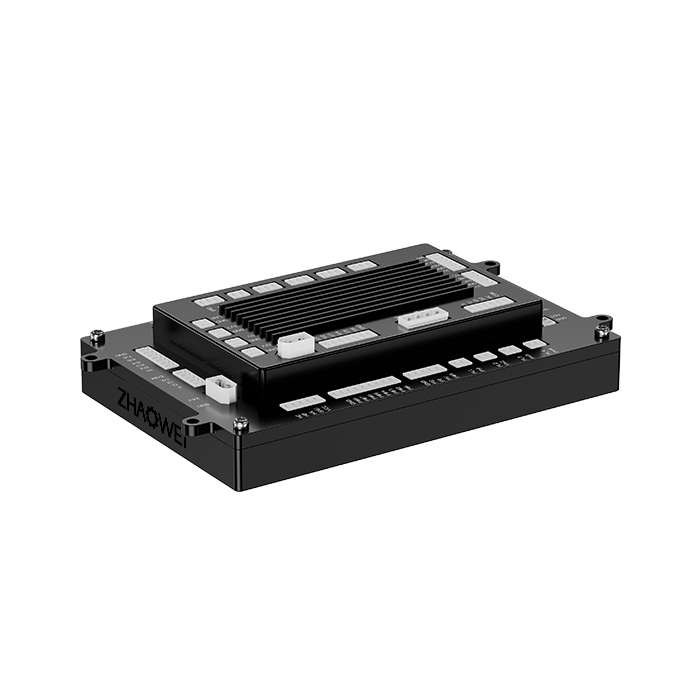

技術插圖
-
（1）
DAC輸出接口：0-10V
-
（2）
ADC檢測接口:0~5V
-
（3）
ADC檢測接口:0~12V
-
（4）
ADC檢測接口:0~24V
-
（5）
ADC檢測接口:0~36V
-
（6）
ADC檢測接口:0~48V
-
（7）
PWM信號檢測 通道4:半橋驅動，MOS上管GS極PWM檢測，最高電壓≤20V
-
（8）
PWM信號檢測 通道3:半橋驅動，MOS上管GS極PWM檢測，最高電壓≤20V
-
（9）
PWM信號檢測 通道2:半橋驅動，MOS上管GS極PWM檢測，最高電壓≤20V
-
（10）
PWM信號檢測 通道1半橋驅動，MOS上管GS極PWM檢測，最高電壓≤20V
-
（11）
PWM信號檢測 4通道:MOS下管GS極PWM檢測，最高電壓≤60V
-
（12）
PWM信號檢測 8通道:MCU輸出的PWM檢測，最高電壓≤60V
-
（13）
霍爾接口:支持3~24V 霍爾電平輸入檢測;霍爾供電支持3~24V輸出，無極調節
-
（14）
電源接口:額定電壓24V DC，最大電流2A
-
（15）
PLC接口:支持2路24V PLC信號輸入;支持2路集電極開漏輸出，驅動能力0.5A最高電壓150V
-
（16）
擴展IO:6路，3.3V電平
-
（17）
USART通信接口:5V電平
-
（18）
RS-232通信接口:
-
（19）
CAN總線接口
-
（20）
RS-485通信接口
-
（21）
USART通信接口:3.3V電平
-
（22）
ⅡIC通信接口
-
（23）
LINK通信接口
-
（24）
TF存儲卡卡槽
-

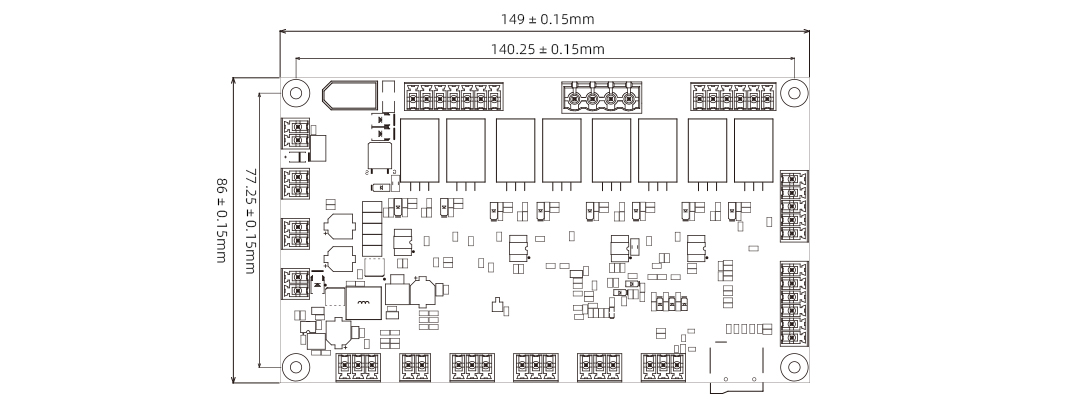

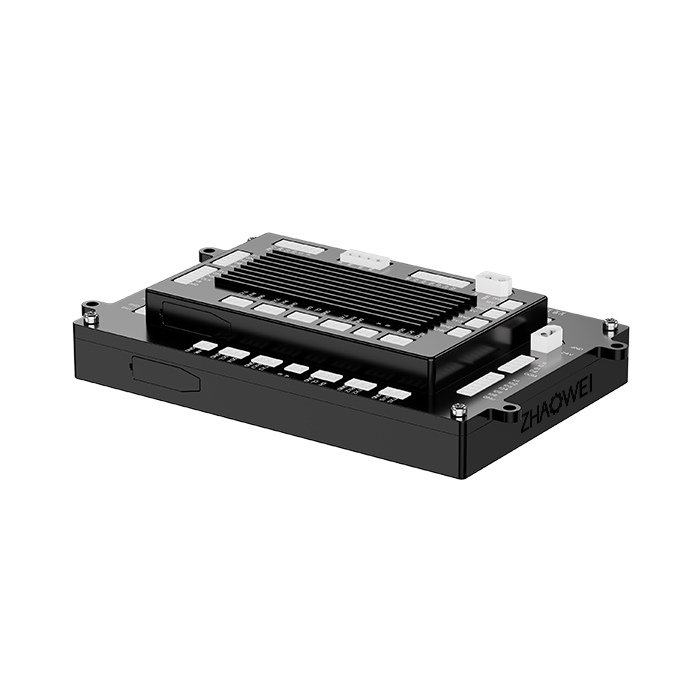

（1）
SPI通信接口
-
（2）
霍爾檢測接口
-
（3）
PLC接口:支持2路24VPLC信號輸入;支持2路集電極開輸出，驅動能力0.5A最高電壓150V
-
（4）
電機接口:直流有刷電機、步進電機、三相無刷電機
-
（5）
擴展IO:6路，3.3V電平
-
（6）
電源接口:支持5~48V輸入，電機驅動電壓隨輸入電壓
-
（7）
12V電源輸出接口:支持0.5A電流向外部輸出
-
（8）
5V電源輸出接口:支持0.2A電流向外部輸出
-
（9）
3.3V電源輸出接口:支持0.2A電流向外部輸出
-
（10）
LINK通信接口
-
（11）
IIC通信接口
-
（12）
RS-485通信接口
-
（13）
USART通信接口:5V電平
-
（14）
CAN總線接口
-
（15）
USART通信接口:3.3V電平
-
（16）
RS-232通信接口
-
（17）
TF存儲卡卡槽
