概述
減速箱技術數據
| 級數 | 1 | 2 | 3 | 4 |
| 減速比 | 5 | 25 | 125 | 625 |
| 最大傳連續輸功率（W） | 0.7 | 0.7 | 0.7 | 0.7 |
| 最大瞬時傳輸功率（W） | 0.7 | 0.7 | 0.7 | 0.7 |
| 額定容許力矩（Nm） | 0.005 | 0.005 | 0.005 | 0.005 |
| 最大瞬間容許力矩(Nm) | 0.015 | 0.015 | 0.015 | 0.015 |
| 最大效率(%) | 85 | 72 | 61 | 52 |
| 空載平均空回(°) | 2 | 2 | 2 | 2 |
| 齒輪箱長度L1(mm) | 6 | 7.5 | 9 | 10.5 |
推薦型號
| 型號 | 典型應用參數 | 齒輪箱額定容許力矩 | 齒輪箱瞬間容許力矩 | 減速比 | 減速箱長 L1 | ||||
| 額定電壓 | 1000pps頻率轉速 | 額定力矩 | 總長 L | ||||||
| VDC | rpm | gf.cm | mN.m | mm | gf.cm | gf.cm | mm | ||
| ZWBMD003003-5 | 3.0 | 600.0 | 1.0 | 0.10 | 10.75 | 50 | 150 | 5 | 6.0 |
| ZWBMD003003-25 | 3.0 | 120.0 | 3.6 | 0.35 | 12.25 | 50 | 150 | 25 | 7.5 |
| ZWBMD003003-125 | 3.0 | 24.0 | 12 | 1.18 | 13.75 | 50 | 150 | 125 | 9.0 |
| ZWBMD003003-625 | 3.0 | 4.8 | 45 | 4.41 | 15.25 | 50 | 150 | 625 | 10.5 |
*注：以上具體參數可根據客戶要求定制。

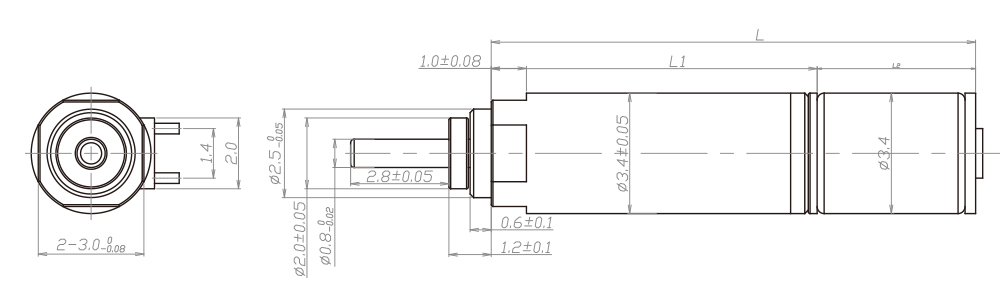

設計圖紙
查看詳情
資料下載
Φ3.4mm 行星減速箱（MD版）規格書
