概述
減速箱技術數據
| 級數 | 4 | 5 |
|---|---|---|
| 減速比 | 59.03/104.53/136.89 | 246.5/324.45/424.87/601.75/788.01/1037.21 |
| 最大連續傳輸功率（W） | 5.3 | 2.3 |
| 最大瞬時傳輸功率（W） | 6.4 | 2.8 |
| 最大連續轉矩(Nm) | 1.63 | 2.55 |
| 最大瞬時轉矩(Nm) | 6.53 | 10.20 |
| 最大效率(%) | 49 | 39 |
| 空載平均空回(°) | 3 | 3 |
| 重量（G） | 120 | 130 |
推薦型號
| 型號 | 使用范圍 | 額定值 | 空載數據 | 負載數據 | 馬達總長(mm) | 齒輪箱最大容許力矩 (kgf.cm) |
齒輪箱瞬間容許力矩(kgf.cm) | 減速比 | 減速箱長L1(mm) | ||||
| 電壓(VDC) | 電壓(VDC) | 轉速 | 電流(mA) | 轉速 | 電流(A) | 轉矩（kgf.cm） | 轉矩(N.M) | ||||||
| ZWPL4632-60-01 | 8—30 | 12 | 95 | 600 | 82 | 1.09 | 4.0 | 0.39 | 30.8 | 4.4 | 17.6 | 59.00 | 89.9 |
| ZWPL4632-100-01 | 8—30 | 12 | 54 | 600 | 42 | 1.53 | 11.2 | 1.10 | 30.8 | 12 | 48 | 104.50 | 89.9 |
| ZWPL4632-140-01 | 8—30 | 12 | 41 | 600 | 32 | 1.48 | 14.6 | 1.43 | 30.8 | 16 | 64 | 136.90 | 89.9 |
| ZWPL4632-250-01 | 8—30 | 12 | 23 | 600 | 19 | 1.16 | 15.5 | 1.52 | 30.8 | 16 | 64 | 246.50 | 89.9 |
| ZWPL4632-320-01 | 8—30 | 12 | 17 | 600 | 15 | 0.95 | 16.2 | 1.59 | 30.8 | 16 | 64 | 324.50 | 89.9 |
| ZWPL4632-420-01 | 8—30 | 12 | 13 | 600 | 12 | 0.90 | 20.0 | 1.96 | 30.8 | 20 | 64 | 424.90 | 89.9 |
| ZWPL4632-600-01 | 8—30 | 12 | 9 | 600 | 8 | 0.81 | 25.0 | 2.45 | 30.8 | 27 | 108 | 601.80 | 89.9 |
| ZWPL4632-790-01 | 8—30 | 12 | 7 | 600 | 7 | 0.64 | 25.0 | 2.45 | 30.8 | 27 | 108 | 788.00 | 89.9 |
| ZWPL4632-1040-01 | 8—30 | 12 | 5 | 600 | 5 | 0.49 | 25.0 | 2.45 | 30.8 | 30 | 120 | 1037.20 | 89.9 |
*注：以上具體參數可根據客戶要求定制。

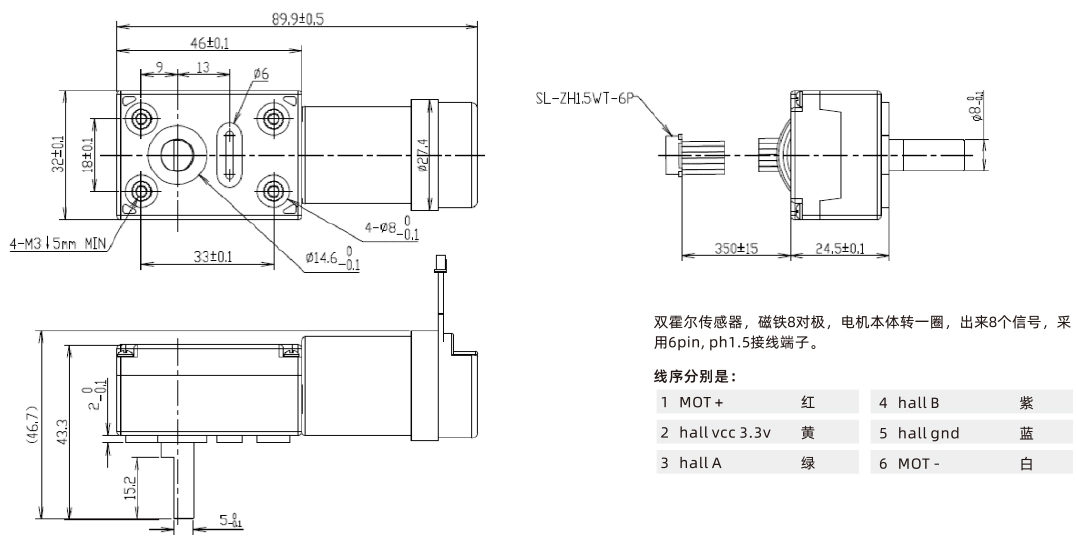

設計圖紙
查看詳情
資料下載
4632 直角電機（PL系列）規格書
