抬頭顯示翻轉屏應用

2022-12-5 03:20

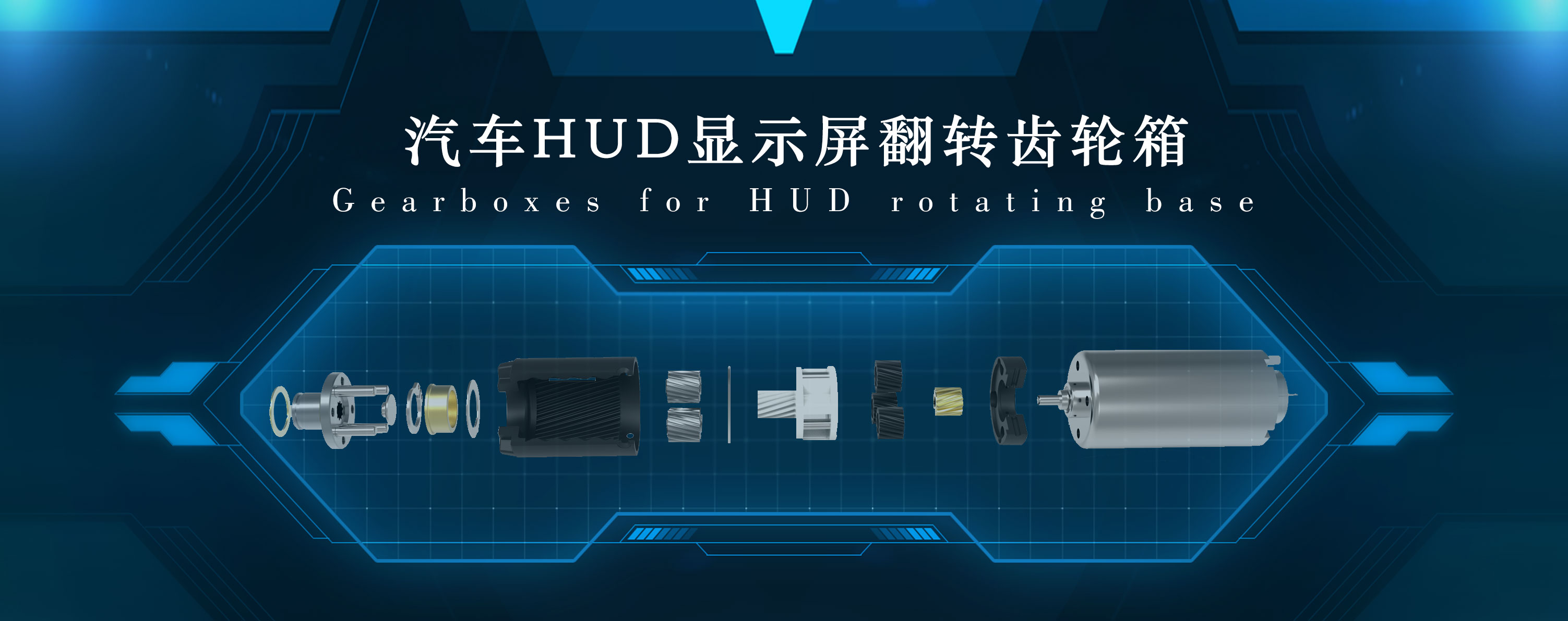

抬頭顯示翻轉屏齒輪箱方案用于驅動汽車HUD進行翻轉，其翻轉齒輪箱結構連接于支撐架上，藉由馬達驅動整個HUD屏翻轉機構以轉動中心為圓心轉動，進而帶動HUD屏轉動并提升翻轉，可智能控制顯示屏翻轉的角度，滿足不同身高的用戶觀看HUD顯示屏的顯示需求。

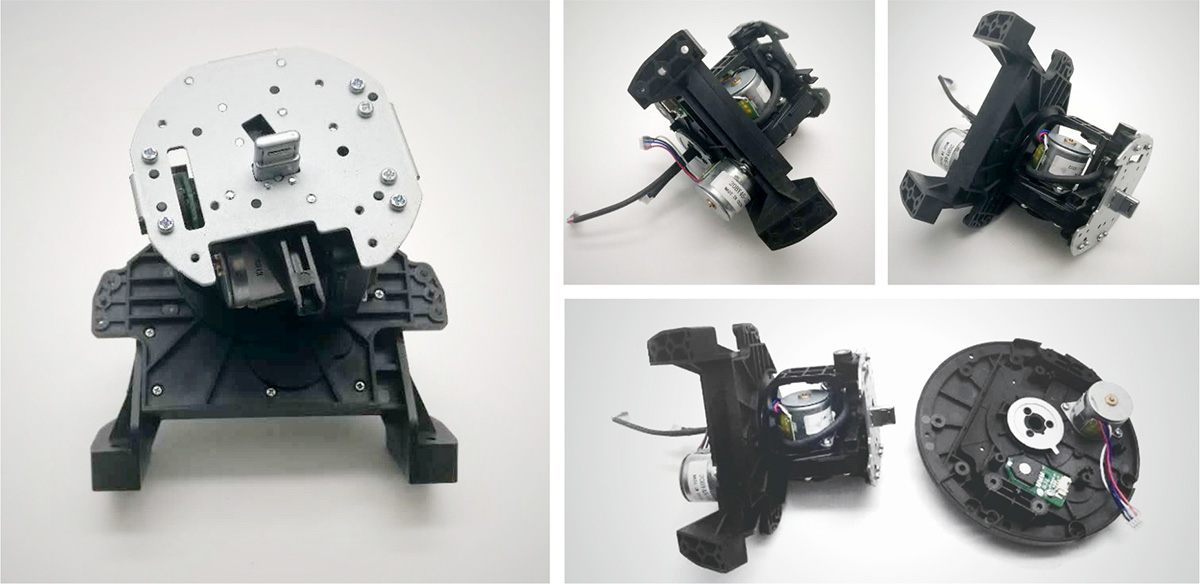

翻
轉
齒
輪
箱
機
構
示
意
圖

抬頭顯示屏可以把重要的信息，諸如行車速度、顯示水溫等，映射在風窗玻璃上的全息半鏡上，使駕駛員不必低頭，就能看清重要的信息。抬頭顯示屏的本質是為了提高人們的駕駛安全的系數。但市面上的一些抬頭顯示屏也存在一些bug，行車中，抬頭顯示屏角度不對，正常坐姿不能看到顯示屏顯示的信息，顯示屏上的信息必須向前推一個角度才可以看到，大大影響了駕駛安全性。

通過對抬頭顯示翻轉屏結構分析，在顯示屏的支架上通過換向機構的換向作用使得該齒輪換向裝置能夠構成兩套驅動路線，其一為輸入軸、換向機構、正向齒輪系及輸出齒輪所構 成的驅動系統，其二為輸入軸、換向機構、反向齒輪系及輸出齒輪所構成的驅動系統，當正向齒輪系參與驅動時，輸出齒輪正轉，當反向齒輪系參與驅動時，輸出齒輪反轉，這樣通過上述兩套驅動路線的轉換就可以提升輸出齒輪轉向的改變，以避免負載過高而造成對齒輪的損傷，穩定解決了行車過程中，抬頭顯示器角度不對時難調整的問題，提高安全駕駛的行為。

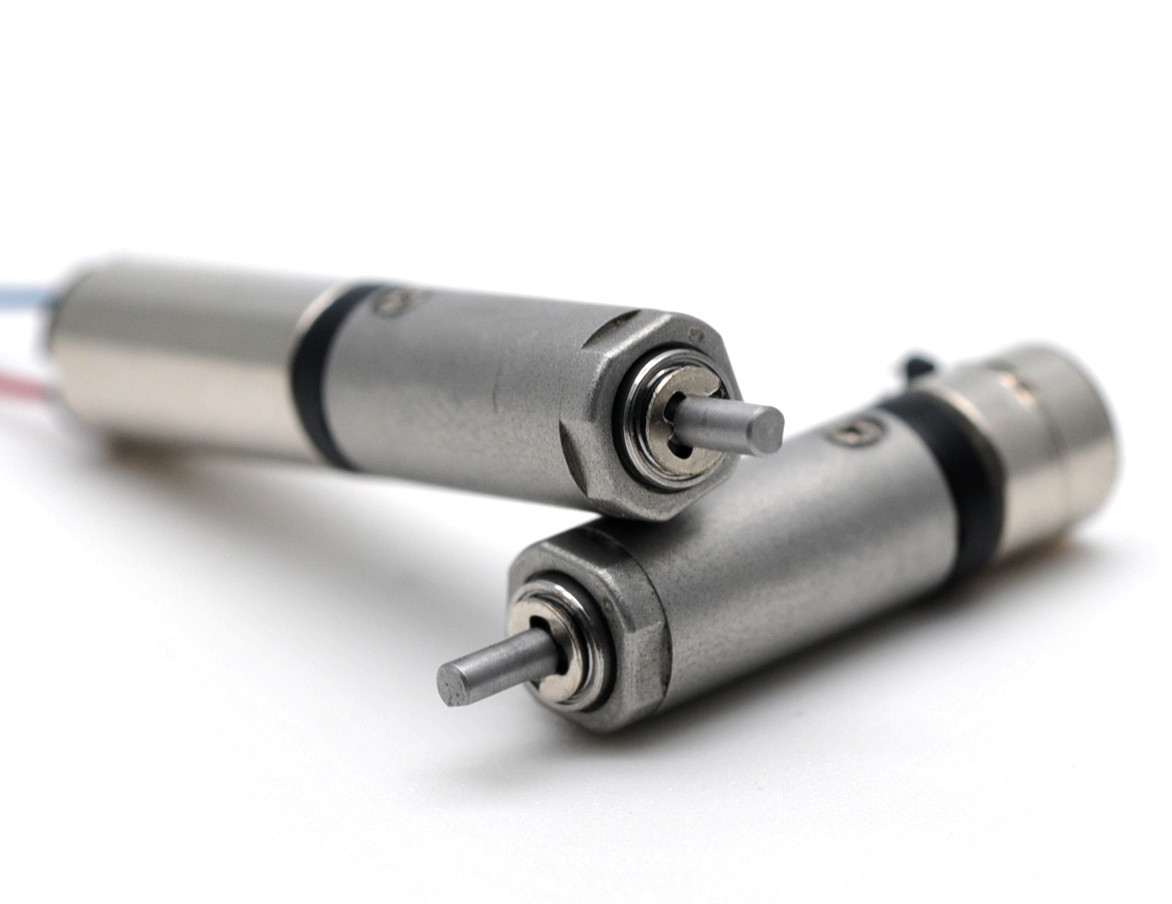

HUD翻轉電機技術參數

外徑：可按需定制

材質：五金&塑膠

旋轉方向：cw&ccw

齒輪箱回程差：≤3°

軸承：燒結軸承,滾動軸承

軸向竄動：≤0.3mm(燒結軸承) ；≤0.2mm(滾動軸承)

輸出軸徑向負載：≤0.5N(燒結軸承)；≤5N(滾動軸承)

工作溫度：-20—+85℃

驅動電機：可用直流電機、步進電機、空心杯電機

齒輪箱類型：行星齒輪箱

輸出軸：金屬輸出軸

抬頭顯示翻轉屏齒輪箱結構擁有二級、三級、四級驅動變化可根據驅動需求更換換減速比及調整齒輪箱的輸入轉速及力矩，從驅動方式上解決對焦馬達的各級智能驅動需求。隨著智能駕駛技術的不斷發展，駕駛汽車所要判斷和提醒的信息也越來越多，如今的儀表盤顯然不能滿足這些需求，將駕駛信息和道路信息顯示在擋風玻璃上已是一個趨勢。

HUD翻轉電機特點:

1). 驅動特性：轉動波動小、能量轉換利用率、轉速調整快；
2). 規格?。盒≈睆揭?guī)格可以做到3.4mm；
3). 精度：搭載行星齒輪箱的驅動精度可以做大；
4). 壽命長：連續驅動時間長；
5). 驅動效率：搭載行星齒輪箱驅動良好。

查看更多智能汽車驅動定制產品

未來趨勢展望

如今越來越多的廠商已經投入到這一領域，HUD的重要性不言而喻，我們需要更高規格的HUD 標準來推動產品，兆威生產的非標定制抬頭顯示翻轉屏齒輪箱，可適應抬頭顯示屏日新月異的市場需求，我們可以根據客戶的需求提供HUD乃至汽車零部件驅動齒輪箱的按需定制。
